Курносый додекододекаэдр

Этот многогранник имеет 12 пятиугольных звёзд, расположенных в параллельных плоскостях над плоскостями пятиугольных граней, что очень сближает его с моделью 73. Но в данном случае пентаграммы имеют общие рёбра с 60 равносторонними треугольниками, что приводит к появлению «курносости». Посмотрев на чертежи пятиугольных и треугольных граней многогранника, вы обратите внимание, что их пересечение даёт тонкие ленты, появляющиеся вдоль одной стороны любой треугольной грани и вдоль каждой стороны пятиугольных граней. Это означает, что точное изготовление модели потребует от вас изрядной доли терпения.

Как и в предыдущем случае, изготовление модели начните с того, что окружите белую (Б) пентаграмму пятью желобками, составленными из пар неправильных треугольников подходящих размеров. Раскраска желобков и здесь следует обычной икосаэдральной схеме. Так получается часть I модели.

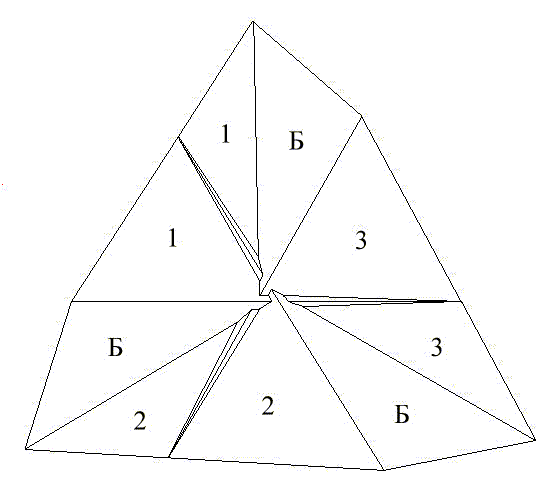

Часть II состоит из довольно сложного соединения частей в форме замысловатого равностороннего треугольника с ломаными сторонами. В ней имеются три желобка, идущих из вершин треугольника в точки, окружающие его центр, и три ленточные гряды, исходящие из центра к сторонам треугольника. Некоторое представление о том, как выглядит часть II, можно получить из прилагаемого рисунка.

Склеивание этой части следует производить поэтапно. Сначала подклейте ленту из треугольной грани к соответствующей треугольной части, как показано на рисунке. Подберите подходящие раскраски ленты треугольной части. Затем ленту из пятиугольной грани подклейте к треугольной части. На рисунках показаны наклейки лент, поскольку при таком соединении важно точно поставить части на свои места.

Теперь соедините все части, образовав гряду из лент между ними. Здесь вам понадобятся и пинцет и зажимы. Из трёх полученных соединений вы образуете одну часть II, а всего вам необходимо иметь 20 таких частей. Будьте готовы к тому, что соединение частей — процесс весьма кропотливый. В каждый момент времени работайте над склеиванием только одного ребра, при этом особое внимание уделите наклейкам тупых концов лент, ставя их на место при помощи тонкого пинцета. Правильная подгонка наклеек треугольных частей, вырезанных в точном соответствии с нашими чертежами, позволит вам соединить их в одну полосу, подкрепляющую точку, в которую приходит острый конец лент.

После завершения работы над пятью частями II подклейте их в кольцо, окружающее секцию (0) части I. Ниже приводится таблица раскраски для всех частей II. Цвет индекса обозначает цвет ленты. Поскольку все пятиугольные части следует оставить белыми, их раскраска в таблицу не включена.
